Dobrze zamontowana kamera cofania ułatwia parkowanie, ale w praktyce o sukcesie decydują trzy rzeczy: sposób zasilania, prowadzenie przewodów i ustawienie obrazu. Poniżej pokazuję, jak podłączyć kamerę cofania w praktyce: od wyboru zestawu, przez wpięcie w lampę wsteczną i radio, po testy, które warto zrobić jeszcze przed złożeniem tapicerki. To poradnik dla kierowcy, który chce zrobić to raz, a porządnie.
Najważniejsze rzeczy, które decydują o działającej instalacji
- Najpewniejszy układ to kamera zasilana z lampy cofania i obraz prowadzony przewodem wideo do radia lub monitora.
- W autach osobowych najczęściej wystarcza instalacja 12 V, ale w dostawczych i kamperach trzeba sprawdzić zgodność z 24 V.
- Stabilna masa, szczelny przepust i poprawny sygnał reverse są ważniejsze niż sam model kamery.
- Kamera montowana z tyłu powinna dawać obraz lustrzany, inaczej manewry będą mylące.
- Wersja bezprzewodowa upraszcza trasę sygnału, ale nie zwalnia z poprawnego zasilania i bywa bardziej podatna na zakłócenia.
Co trzeba przygotować przed montażem
Zanim zacznę cokolwiek rozbierać, sprawdzam zgodność całego zestawu. Sama kamera to dopiero początek, bo potrzebujesz jeszcze źródła obrazu, przewodu sygnałowego i miejsca, z którego kamera dostanie zasilanie po wrzuceniu wstecznego. W praktyce najczęściej chodzi o radio z wejściem kamery albo osobny monitor, przewód RCA, przewód sterujący reverse oraz podstawowe materiały montażowe.
| Element | Do czego służy | Na co zwrócić uwagę |
|---|---|---|
| Kamera | Rejestruje obraz za autem | Kompatybilność napięcia, odporność na wodę, tryb obrazu lustrzanego, sposób montażu |
| Monitor lub radio | Wyświetla obraz z kamery | Wejście wideo RCA lub dedykowane wejście CAMERA / REAR |
| Przewód wideo | Przenosi sygnał obrazu | Długość wystarczająca od tylnej części auta do deski rozdzielczej, dobre ekranowanie |
| Przewód reverse | Włącza podgląd po wrzuceniu biegu wstecznego | Często opisany jako REVERSE, BACK lub CAMERA TRIGGER |
| Materiały montażowe | Uszczelnienie i bezpieczne prowadzenie kabla | Opaski, koszulki termokurczliwe, taśma materiałowa, przepust gumowy, czasem bezpiecznik |
W autach osobowych najczęściej wystarcza zestaw 12 V, ale jeśli montaż dotyczy busa, kampera albo pojazdu dostawczego, sprawdzam też obsługę 24 V. Kiedy wszystko mam już pod ręką, można przejść do samego montażu i podłączenia.
Jak poprowadzić przewody i podłączyć kamerę krok po kroku
Tu najłatwiej popełnić błąd, który później kosztuje godzinę poprawiania. Ja pracuję w tej kolejności: najpierw montaż kamery, potem trasa przewodów, następnie zasilanie i na końcu test obrazu. Dzięki temu od razu widzę, czy problem leży w kablu, w samej kamerze, czy w ustawieniach radia.
-
Wybierz dobre miejsce montażu. Najczęściej kamera trafia nad tablicę rejestracyjną, w klamkę klapy albo w specjalną ramkę. Jeśli da się ją umieścić możliwie blisko osi auta, obraz będzie bardziej naturalny. Gdy kamera jest wyraźnie przesunięta, perspektywa może nie pokrywać się idealnie z rzeczywistością i później potrzebna bywa korekta ustawienia.
-
Poprowadź przewód przez istniejący przepust. W aucie najlepiej korzystać z fabrycznych przelotek i otworów, zamiast wiercić nowe bez potrzeby. Kabel prowadź tak, by nie ocierał o zawiasy, mechanizm klapy, wycieraczkę ani elementy ruchome. Jeśli musisz przejść przez blachę, zastosuj gumowy przepust i uszczelnienie, bo woda bardzo szybko pokazuje słabe miejsce montażu.
-
Podłącz zasilanie do lampy cofania. Najczęściej czerwony przewód kamery łączy się z plusem lampy wstecznego, a czarny z masą pojazdu. Nie zakładam koloru na ślepo, tylko sprawdzam miernikiem, który przewód dostaje napięcie po wrzuceniu biegu R. To ważne, bo w niektórych autach instalacja lampy jest sterowana elektronicznie i nie każdy punkt nadaje się do pobrania zasilania.
-

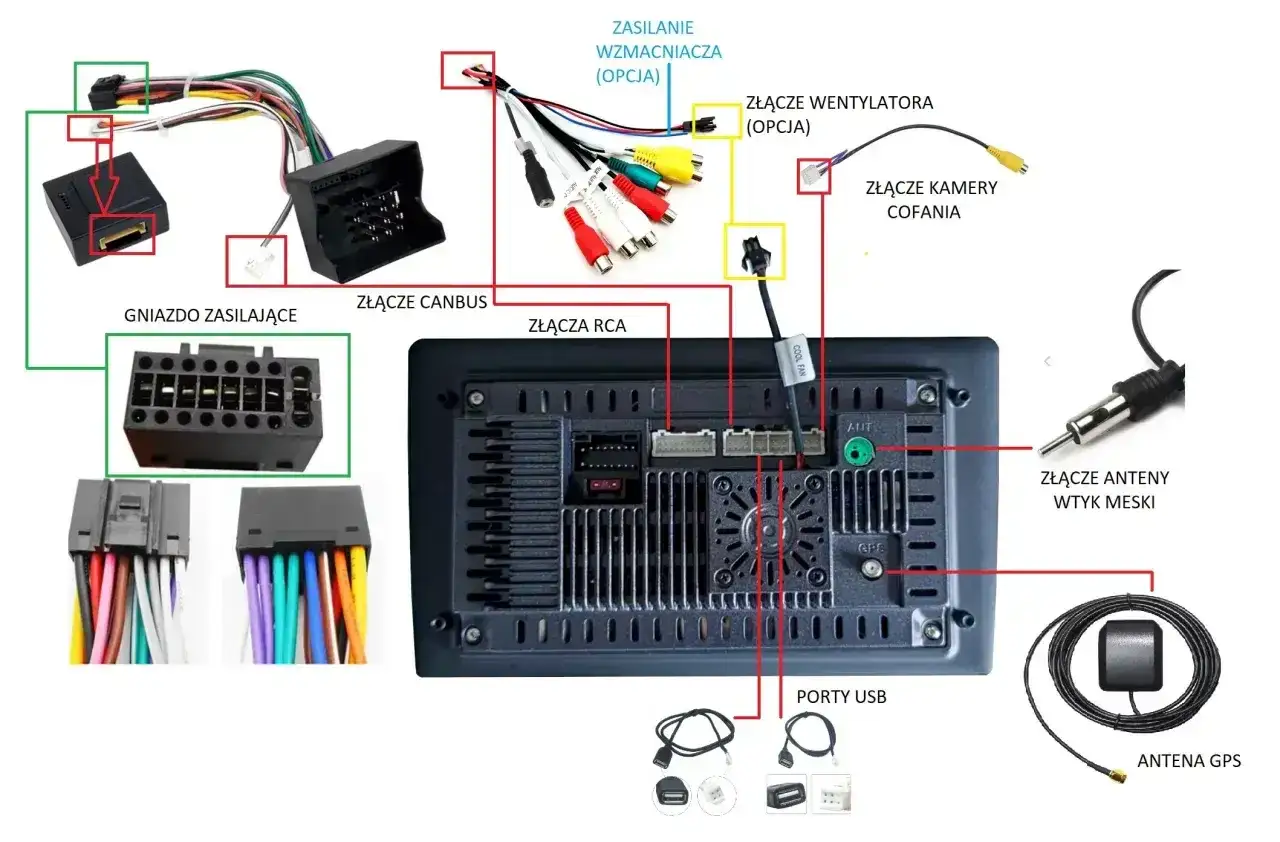

Połącz sygnał wideo z monitorem albo radiem. Standardowy żółty RCA prowadzi obraz do jednostki głównej. W wielu zestawach obok niego biegnie cienki czerwony przewód, który służy do przekazania sygnału cofania na przód auta. Nie w każdym systemie jest potrzebny, ale jeśli radio ma wejście CAMERA lub REAR, taki przewód często ułatwia automatyczne przełączanie obrazu.
-
Wepnij przewód sterujący reverse. W radiu albo monitorze szukam wejścia odpowiedzialnego za sygnał biegu wstecznego. Dzięki temu obraz włącza się automatycznie po wrzuceniu R, bez ręcznego szukania opcji na ekranie. W ustawieniach jednostki głównej trzeba też czasem aktywować sam tryb kamery, bo inaczej połączenie jest fizycznie poprawne, ale system i tak milczy.
-
Zrób test przed ostatecznym złożeniem wnętrza. Sprawdzam obraz na postoju, z zaciągniętym hamulcem, a dopiero potem poprawiam kąt kamery. Kontroluję, czy widok nie jest odwrócony, czy obraz nie zanika po poruszeniu klapą i czy linie pomocnicze nie sugerują zbyt szerokiego pola widzenia. Jeśli coś nie gra, lepiej poprawić to od razu, zanim wrócą plastiki i tapicerka.
Jeżeli po teście obraz działa, ale przełącza się z opóźnieniem albo wcale, najpierw sprawdzam masę, potem zasilanie lampy cofania i na końcu ustawienia wejścia w radiu. Po takim sprawdzeniu łatwiej też ocenić, czy w danym aucie sensowniejsza będzie instalacja przewodowa, czy bezprzewodowa.
Przewodowa czy bezprzewodowa kamera cofania
To jeden z ważniejszych wyborów, bo wpływa nie tylko na wygodę montażu, ale też na jakość obrazu. W praktyce przewodowy zestaw wygrywa stabilnością, a bezprzewodowy daje prostsze prowadzenie sygnału, szczególnie wtedy, gdy nie chcesz rozbierać połowy wnętrza. Trzeba jednak pamiętać, że „bezprzewodowa” nie oznacza całkowicie bez kabli. Kamera nadal potrzebuje zasilania, a odbiornik po drugiej stronie też trzeba jakoś zasilić.
| Rozwiązanie | Plusy | Minusy | Kiedy ma sens |
|---|---|---|---|
| Przewodowa | Najstabilniejszy obraz, małe opóźnienia, mniej podatna na zakłócenia | Trzeba poprowadzić kabel przez całe auto | Gdy chcesz trwały, pewny montaż i nie przeszkadza Ci demontaż tapicerki |
| Bezprzewodowa | Łatwiejsza trasa sygnału, szybszy montaż w dłuższych autach | Może łapać zakłócenia, opóźnienie bywa większe | Gdy ważniejsza jest prostota niż absolutnie najwyższa stabilność obrazu |
Jeśli miałbym wybrać rozwiązanie do auta użytkowanego na co dzień, ja zwykle zaczynam od wersji przewodowej. Bezprzewodowa ma sens wtedy, gdy naprawdę chcesz ograniczyć ingerencję w wnętrze albo montaż ma być możliwie szybki. To właśnie te drobiazgi decydują, czy kamera będzie działać bezproblemowo przez lata, czy zacznie irytować po pierwszym deszczu.
Najczęstsze błędy przy montażu i szybka diagnostyka
Większość problemów z kamerą nie wynika z samego urządzenia, tylko z pośpiechu przy montażu. Najczęściej winne są luźna masa, źle dobrane zasilanie, uszkodzony przewód RCA albo brak szczelności na wyjściu z klapy. Z mojego doświadczenia najbardziej mylące są sytuacje, w których kamera działa „prawie dobrze”, ale obraz pojawia się z opóźnieniem, miga albo jest odwrócony.
| Objaw | Najczęstsza przyczyna | Co sprawdzić najpierw |
|---|---|---|
| Czarny ekran po wrzuceniu wstecznego | Brak sygnału wideo, zły input w radiu, brak zasilania kamery | RCA, przewód reverse, plus i masa przy kamerze |
| Obraz jest, ale wygląda odwrotnie | Kamera nie pracuje w trybie lustrzanym albo radio ma złą konfigurację | Ustawienia mirror/flip, zgodność kamery z montażem z tyłu auta |
| Obraz miga albo zanika na nierównościach | Słaby styk, zła masa, przewód przecięty przy klapie | Połączenia, opaski, przepust, miejsce przejścia kabla |
| Radio nie przełącza się automatycznie | Brak lub zły sygnał reverse | Wejście BACK/REVERSE w radiu, podpięcie do lampy cofania |
| Wilgoć w klapie albo woda przy kamerze | Brak uszczelnienia przepustu | Gumowa przelotka, silikon, osadzenie przewodu |
Jedna ważna rzecz: w autach z kontrolą spalonej żarówki albo sterowaniem PWM nie zawsze warto brać zasilanie z pierwszego lepszego przewodu w lampie. Jeśli kamera zachowuje się niestabilnie, problemem bywa właśnie sposób podania plusa. Wtedy lepiej wrócić do pomiaru napięcia i sprawdzić, czy źródło zasilania rzeczywiście daje czyste 12 V po włączeniu biegu wstecznego. Skoro wiesz już, co zwykle psuje obraz, zostaje jeszcze kwestia kosztów i opłacalności.
Ile kosztuje taki montaż i kiedy lepiej oddać go do warsztatu
Ceny są mocno zależne od rodzaju zestawu i poziomu ingerencji w auto, ale w Polsce można przyjąć kilka praktycznych widełek. Proste kamery kosztują niewiele, natomiast komplet z monitorem, lepszą obudową albo dedykowanym mocowaniem pod konkretny model samochodu szybko podnosi budżet. Do tego dochodzi robocizna, jeśli nie chcesz robić instalacji samodzielnie.
| Element | Orientacyjny koszt | Uwagi |
|---|---|---|
| Prosta kamera przewodowa | 90-250 zł | Najtańsza opcja do podstawowego zastosowania |
| Lepiej wykonana kamera lub zestaw z mocowaniem do tablicy | 250-500 zł | Lepsza obudowa, wygodniejszy montaż, często lepszy obraz |
| Zestaw bezprzewodowy z monitorem | 250-700 zł | Wygodny, ale zwykle droższy i bardziej wrażliwy na zakłócenia |
| Montaż w warsztacie | 200-600 zł | Zależy od auta, dostępu do klapy i integracji z radiem |
| Całość | 300-1100 zł | Przy prostym aucie bliżej dolnej granicy, przy trudniejszym montażu wyżej |
Do warsztatu oddałbym auto wtedy, gdy trzeba rozebrać dużo plastików, zintegrować kamerę z fabrycznym radiem, ogarnąć 24 V albo zachować perfekcyjny efekt wizualny. Własny montaż ma sens, jeśli masz cierpliwość, podstawowe narzędzia i chęć zrobienia testów po drodze. Po wyborze budżetu zostaje ostatnia rzecz: sprawdzenie obrazu po montażu i dopracowanie detali.
Po montażu ustaw obraz, sprawdź szczelność i zrób jeszcze jeden test
Największą różnicę robi nie samo podłączenie, tylko dopracowanie końcówki. Kamera ma pokazywać to, co dzieje się za autem, a nie piękny, ale mylący kadr. Dlatego po montażu poświęcam chwilę na ustawienie kąta, kontrolę szczelności i próbę w różnych warunkach oświetleniowych.
- Ustaw kąt tak, by widzieć zderzak i przestrzeń za autem. Zbyt nisko ustawiona kamera pokazuje głównie asfalt, a zbyt wysoko gubi przeszkody przy haku lub przy samym zderzaku.
- Sprawdź obraz w dzień i po zmroku. Niektóre kamery wyglądają dobrze na postoju, ale nocą tracą kontrast albo mocno szumią.
- Obejrzyj przepusty po kilku dniach jazdy. Jeśli woda albo kurz dostaną się do przejścia przewodu, problem zwykle wychodzi dopiero po pierwszym deszczu.
- Utrzymuj soczewkę w czystości. Nawet dobra kamera traci sens, gdy obiektyw jest oblepiony błotem, solą lub kondensacją.
Jeśli po wszystkim obraz pojawia się natychmiast po wrzuceniu wstecznego, nie przerywa na nierównościach i nie pokazuje odwróconego kadru, instalacja jest zrobiona poprawnie. Kamera cofania ma pomagać, ale nie zastępuje lusterek ani normalnego spojrzenia przez szybę, więc traktuję ją jako narzędzie do precyzyjnego manewrowania, a nie jako jedyne źródło informacji.
