Dobry montaż wzmacniacza decyduje o tym, czy system zagra czyściej, mocniej i bez irytujących zakłóceń. Ten tekst pokazuje, jak podłączyć wzmacniacz samochodowy bezpiecznie, jak poprowadzić zasilanie, skąd wziąć sygnał i jak ustawić całość tak, żeby nie przepalić bezpiecznika ani nie zabić brzmienia. Prowadzę temat praktycznie, bo w car audio drobny błąd w masie, kablu albo filtrach potrafi zepsuć cały efekt.
Najważniejsze rzeczy do sprawdzenia przed montażem
- Odłącz minus akumulatora, zanim ruszysz z kablami i złączami.
- Bezpiecznik na przewodzie plusowym montuj jak najbliżej akumulatora, najlepiej w odległości około 15-20 cm.
- Masa ma być krótka, solidna i przykręcona do czystej, niepomalowanej blachy.
- Jeśli radio nie ma wyjść RCA, przygotuj wejście wysokopoziomowe albo konwerter liniowy.
- Nie ustawiaj gainu jak gałki głośności, bo to najkrótsza droga do przesteru.
- Przy subwooferze pilnuj minimalnej impedancji, zwłaszcza przy mostkowaniu kanałów.
Co przygotować przed montażem
Zanim dotkniesz instalacji, warto zebrać cały zestaw na stół. Ja zawsze zaczynam od instrukcji wzmacniacza, bo to ona mówi, jaki prąd pobiera końcówka mocy, jaką impedancję toleruje i czy można ją mostkować. Bez tego łatwo dobrać zły przewód albo ustawić zbyt niskie obciążenie, a wtedy nawet dobry sprzęt zaczyna działać niepewnie.
Na starcie przydadzą się: przewód zasilający o odpowiednim przekroju, bezpiecznik z oprawą, przewód masowy, kable sygnałowe RCA albo przewody do wejścia wysokopoziomowego, konektory, opaski, peszel lub taśma materiałowa, a także multimetr. Jeśli pracujesz w aucie z fabrycznym radiem, sprawdź wcześniej, czy wzmacniacz ma wejście high-level. Jeśli nie, potrzebny będzie konwerter liniowy, który zamieni sygnał z wyjść głośnikowych na sygnał liniowy.
W praktyce zwracam też uwagę na jakość przewodów. Przewód OFC, czyli z czystej miedzi, zwykle sprawdza się lepiej niż tańszy CCA, bo ma mniejsze spadki napięcia i mniej się grzeje. To nie jest detal dla estetów, tylko realna różnica w stabilności całego układu.
- Przewód plusowy dobierz do poboru prądu, nie do marketingowej mocy wzmacniacza.
- Bezpiecznik dopasuj do kabla i instrukcji urządzenia, a nie odwrotnie.
- Multimetr pozwala sprawdzić zasilanie, masę i ciągłość połączeń przed pierwszym uruchomieniem.
- Peszel i osłony chronią kabel w przelotkach, progach i przy ostrych krawędziach.
Gdy zestaw jest kompletny, można przejść do rzeczy najważniejszej, czyli bezpiecznego prowadzenia prądu i masy.

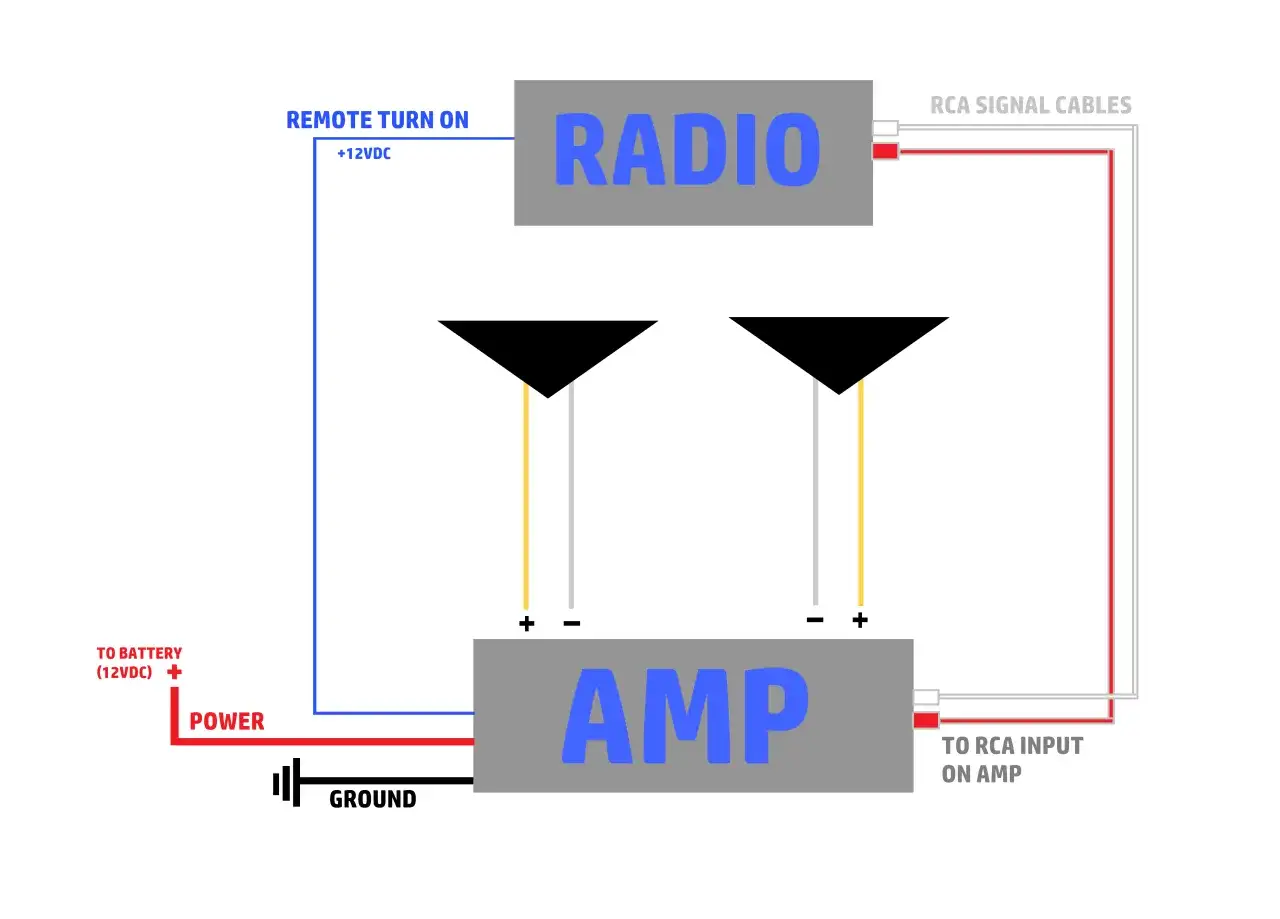

Jak poprowadzić zasilanie i masę bez zakłóceń
To właśnie tu powstaje większość problemów, które potem brzmią jak „wzmacniacz buczy” albo „na basie gaśnie”. Zasilanie musi być prowadzone porządnie, z bezpiecznikiem blisko akumulatora i z masą przykręconą do gołej blachy. Ja nie zaczynam od skręcania kabli pod plastikiem, tylko od zaplanowania trasy: przez przelotkę w grodzi, dalej jednym bokiem auta i możliwie daleko od przewodów sygnałowych.
- Odłącz klemę minusową akumulatora.
- Zaplanowaną trasą przeprowadź przewód plusowy przez fabryczną przelotkę lub bezpieczne miejsce w grodzi.
- Na przewodzie plusowym zamontuj bezpiecznik jak najbliżej akumulatora.
- Poprowadź kabel do miejsca montażu wzmacniacza, zabezpieczając go przed przetarciem.
- Przewód masowy przykręć do czystej, niepomalowanej blachy możliwie blisko wzmacniacza.
- Połączenie dociśnij porządną końcówką i sprawdź, czy nic nie ma luzu.
Przy masie nie chodzi o sam punkt przykręcenia, ale o jakość kontaktu. Lakier, rdza i cienka blacha robią ogromną różnicę. Jeśli punkt jest słaby, wzmacniacz może wchodzić w zabezpieczenie, buczeć albo tracić dynamikę przy głośniejszym graniu. To samo dotyczy długości przewodu masowego: im krótszy, tym lepiej. W praktyce wolę 30-50 cm porządnej masy niż długi kabel „byle gdzie”.
| Przybliżone zastosowanie | Orientacyjny przekrój przewodu | Co to oznacza w praktyce |
|---|---|---|
| Mały wzmacniacz lub prosty zestaw do ok. 300 W RMS | 10 mm² | Wystarcza przy krótszej trasie i umiarkowanym poborze prądu. |
| Większość instalacji od ok. 300 do 600 W RMS | 20 mm² | To najczęściej rozsądny wybór dla mocniejszego grania. |
| Rozbudowany system lub mocny subwoofer | 35-50 mm² | Przy dłuższej trasie i większym poborze prądu lepiej nie schodzić niżej. |
To są wartości orientacyjne, bo liczy się też długość kabla i rzeczywisty pobór prądu. Jeśli instalacja ma być odporna na spadki napięcia, lepiej dobrać przewód z zapasem niż „na styk”. Gdy zasilanie jest już uporządkowane, można bezpiecznie przejść do sygnału sterującego i audio.
Skąd wziąć sygnał i kiedy potrzebny jest konwerter
Wzmacniacz musi dostać nie tylko prąd, ale też sygnał, który powie mu, co grać. Najprościej jest wtedy, gdy radio ma wyjścia RCA, bo to czyste i przewidywalne połączenie liniowe. W autach z fabrycznym radiem sytuacja bywa bardziej złożona, ale nie oznacza to od razu problemu. Często wystarczy wejście wysokopoziomowe, a jeśli go nie ma, używa się konwertera liniowego.
| Źródło sygnału | Kiedy ma sens | Plusy | Na co uważać |
|---|---|---|---|
| RCA z radia aftermarket | Gdy masz niefabryczne radio z wyjściami liniowymi | Najprostszy montaż i zwykle najlepsza odporność na zakłócenia | Sprawdź, czy wyjście jest aktywne po włączeniu radia |
| Wejście wysokopoziomowe | Gdy radio fabryczne nie ma RCA, a wzmacniacz obsługuje speaker level | Mniej dodatkowych elementów, prostsza instalacja | Trzeba poprawnie ustawić gain i filtrację |
| Konwerter liniowy | Gdy wzmacniacz nie ma wejścia wysokopoziomowego | Umożliwia podłączenie do fabrycznego systemu | Jakość montażu konwertera ma wpływ na szumy i poziom sygnału |
Przewód zdalnego włączenia, czyli REM, zwykle bierze się z radia albo z obwodu, który pojawia się po włączeniu zapłonu. W niefabrycznych wiązkach bywa to najczęściej niebieski albo niebiesko-biały przewód, ale nie zakładam tego w ciemno. Jeśli wzmacniacz ma funkcję automatycznego włączania po sygnale wysokopoziomowym, warto z niej skorzystać, ale tylko wtedy, gdy instrukcja to przewiduje.
W tym miejscu najważniejsze jest jedno: sygnał i zasilanie prowadź osobno. Gdy biegną razem, szczególnie w starszym aucie albo przy słabym ekranowaniu przewodów, dużo łatwiej o buczenie i zakłócenia zależne od obrotów silnika. To drobiazg, który naprawdę robi różnicę w odsłuchu.
Jak podłączyć głośniki i subwoofer do wyjść wzmacniacza
Po stronie głośników trzeba połączyć trzy rzeczy: właściwy kanał, właściwą impedancję i sensowne filtrowanie. Wzmacniacz dwukanałowy, czterokanałowy albo pięciokanałowy może pracować zupełnie inaczej, dlatego nie warto zgadywać. Ja patrzę na to tak: przód auta ma dostać czytelność, subwoofer ma dostać kontrolowany dół, a wzmacniacz ma pracować w obszarze, który producent uznał za bezpieczny.
| Zastosowanie | Dobry punkt startowy | Po co to ustawiam |
|---|---|---|
| Głośniki przednie | HPF 70-100 Hz | Odciążasz midwoofery i ograniczasz zniekształcenia na niskim basie. |
| Subwoofer | LPF 70-90 Hz | Bas lepiej łączy się z przodem i nie wychodzi za mocno przed auto. |
| Mostkowanie kanałów | Tylko zgodnie z minimalną impedancją wzmacniacza | Nie przeciążasz końcówki mocy i nie wchodzisz w tryb protect. |
Mostkowanie, czyli łączenie dwóch kanałów w jeden mocniejszy, ma sens głównie przy subwooferze lub tam, gdzie potrzebujesz większej mocy z dwukanałówki. Tu nie ma miejsca na improwizację: jeśli wzmacniacz wymaga 4 omów w mostku, to nie podłączasz 2 omów tylko dlatego, że „powinno działać”. To właśnie taki skrót myślowy kończy się przegrzewaniem, zrywaniem basu albo paleniem zabezpieczenia.
Przy ustawianiu gainu zaczynam zawsze od niskiego poziomu i podnoszę go tylko do momentu, w którym dźwięk robi się pełny, ale nadal czysty. Gain nie służy do tego, żeby „dokręcić głośność” do końca. Służy do dopasowania czułości wzmacniacza do źródła sygnału. Jeśli przestawisz go za wysoko, muzyka traci kontrolę, a bas zaczyna dudnić zamiast schodzić nisko.
Najczęstsze błędy, które psują efekt albo palą bezpiecznik
W montażach car audio wracają ciągle te same pomyłki. Nie są efektowne, za to kosztują czas i nerwy. W mojej ocenie większość problemów zaczyna się od pośpiechu, a nie od złego sprzętu.
- Bezpiecznik za daleko od akumulatora - w razie zwarcia kabel nadal pozostaje niechroniony na dużym odcinku.
- Słaba masa na lakierze - objawia się buczeniem, spadkiem mocy albo wchodzeniem w protect.
- Zbyt cienki przewód zasilający - powoduje spadki napięcia i przegrzewanie się instalacji.
- RCA prowadzone razem z zasilaniem - zwiększa ryzyko szumów i zakłóceń od alternatora.
- Za wysoki gain - daje przester, szorstki dźwięk i łatwo uszkadza głośniki.
- Nieprawidłowa impedancja przy mostkowaniu - przeciąża wzmacniacz i skraca jego żywotność.
- Brak sprawdzenia polaryzacji głośników - bas robi się słabszy, a scena traci spójność.
Jeśli coś ma zagrać dobrze od pierwszego uruchomienia, trzeba sprawdzić po kolei każdy punkt. Nie naprawiam wszystkich błędów gałką głośności, bo to tylko przykrywa problem, zamiast go usunąć. Lepiej poświęcić dodatkowe 15 minut teraz niż później rozbierać tapicerkę drugi raz.
Po pierwszych testach wróć do tych ustawień
Po złożeniu wszystkiego nie kończę pracy na samym „gra”. Zostawiam system na kilka minut, sprawdzam temperaturę wzmacniacza, słucham, czy nie pojawia się buczenie, i dopiero wtedy delikatnie koryguję gain oraz filtry. Jeśli po włączeniu świateł, nawiewu albo podbiciu basu dźwięk zaczyna pływać, wracam do zasilania i masy, bo tam zwykle leży przyczyna.
- Sprawdź, czy wzmacniacz włącza się i wyłącza razem z radiem.
- Oceń, czy przy głośniejszym graniu nie pojawia się przester albo trzaski.
- Dotknij obudowy po kilkunastu minutach odsłuchu i upewnij się, że nie grzeje się nadmiernie.
- Skontroluj wszystkie śruby i zaciski po pierwszej krótkiej jeździe, bo potrafią się lekko poluzować.
Jeżeli instalacja jest zrobiona dobrze, wzmacniacz pracuje cicho, stabilnie i nie walczy z elektryką auta. Wtedy słychać to, co w car audio najważniejsze: lepszą kontrolę basu, większą dynamikę i czystszy dźwięk zamiast przypadkowego hałasu. A gdy coś zaczyna budzić wątpliwości, nie podkręcam dalej ustawień, tylko wracam do przewodów, masy i impedancji - to trzy miejsca, w których najczęściej kryje się problem.
